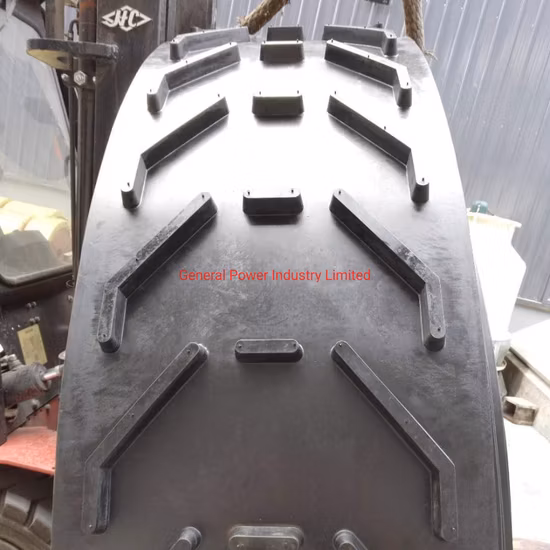

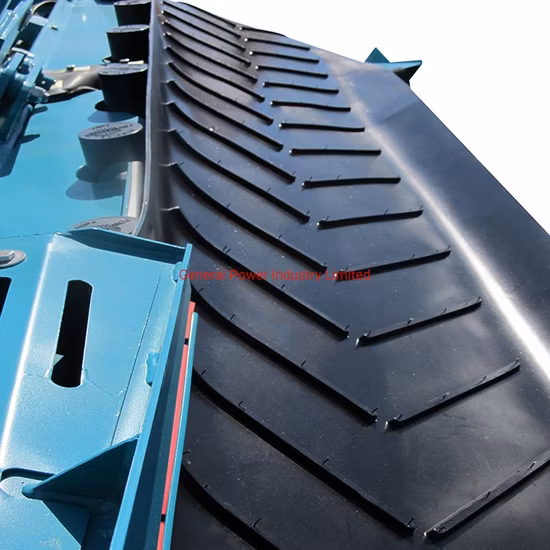

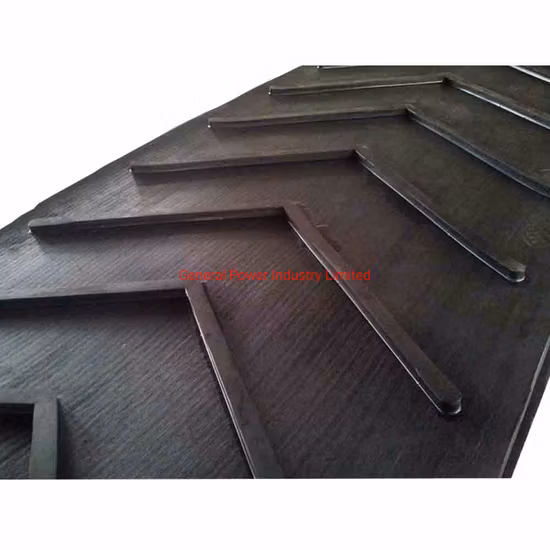

Nastro trasportatore in gomma ondulata

Informazioni di base

Modello numero:	Fianco ondulato
specifica	GB, BACCANO, RMA, ISO, COME, SABS, BS
marchio	JIUZHOU
Origine	Hebei, Cina
Codice HS	40101200
Capacità produttiva	Etichetta professionale da 1000 metri

Descrizione del prodotto

Specifica:

Carcassa: tela EP, NN, CC. Rinforzo trasversale: rete metallica in acciaio, strato trasversale rigido di tessuto. Costruzione: cintura base, parete laterale, tacchetti

Caratteristiche:

1) Angolo di convogliamento 30-90 °C2) Copertura dell'area ridotta;

3) Maggiore produttività, maggiore altezza di sollevamento;

4) Transizione graduale da orizzontale a inclinato o verticale;

5) Risparmio di tempo

6) Forte capacità di trasporto. Classificare per costruzione: 1) Tipo convenzionale. 2) Tipologia rinforzo trasversale: XE, XE+2, XE-SC+2 ecc

Applicazione: Adatto per il trasporto di materiali leggermente setacciati in polvere, granuli e piccoli pezzi, pasta e forma liquida, ampiamente utilizzato nei sistemi di carico e scarico di trasporto come miniere di minerali, miniere di carbone, stazioni ferroviarie e moli per trasportare materiali sotto forma di pezzi, parti ecc. polvere ecc.

Articolo Riferimento DA Tip	WK 60	WK 80	WK 120	WK 160	WK 160	WK 200	WK 240	WK 300
Altezza parete laterale HW mm	60	80	120	160	160	200	240	300
Larghezza del fondo della parete laterale BF	50 mm	65 mm	82 mm	85 mm	75 mm	75 mm	90 mm	90 mm
Albero parete laterale BW mm	36	46	52	62	65	65	84	84
Distanza parete laterale TW mm	50	60	70	70	65	65	70	70
Peso parete laterale kg/mt	1	1,38	3.04	4.4	4,65	6.20	08:30	10,85
Quantità di pareti laterali per metro quadrato	0,67	0,92	2.03	3.2	2.7	3.6	4.8	6.3
Diametro rotolo mm	400	500	600	800	800	900	1000	1200
Diametro del rullo pressore mm	280	340	360	480	480	600	420	600
Stollenhöhe HQ mm	55	75	110	145	145	180	220	280
Larghezza lato inferiore borchia FB mm	65/80	75/70	120	TC145	TC145	TC200	TC200	TC200
Quantità di borchie per metro quadrato	0,6 0,67	1,02 1,0	1,713 1,83	2.37	2.30	3.39	5,0	6.6
Angolo applicabile dei perni	TC-90
Inserire mm	60-300
